第 2.8 章｜晶圆代工与制造

AI 芯片的设计可以来自很多公司，最先进的制造却高度集中在中国台湾。TSMC 的优势既是整个 AI 建设的基础，也是全球供应链最大的单点风险。

为什么制造比设计更难替代

Nvidia、AMD 和云厂商设计芯片，却不拥有制造它们的先进晶圆厂。代工厂需要把设计转化为数百道工艺，使用极紫外光刻、沉积、刻蚀和检测设备，把纳米尺度结构稳定地复制到晶圆上。

一座先进晶圆厂投资超过 200 亿美元，建成后还要经过漫长的良率爬坡。所谓良率，是一片晶圆上最终可用芯片的比例。工艺能做出样品，不等于能以可接受成本大量交付。

一个岛屿上的高度集中

行业估计，全球 5nm 以下先进逻辑产能约九成位于中国台湾。TSMC 的优势来自客户规模、工程学习、设备供应商协同与持续资本投入，形成难以复制的反馈循环。

2nm、背面供电与 High-NA

TSMC N2 采用环绕栅极晶体管，A16 再加入背面供电；Intel 18A 更早引入 PowerVia，并率先采用 High-NA EUV；Samsung 也推进 2nm。三家路线的差异不只在技术，而在成本和客户。

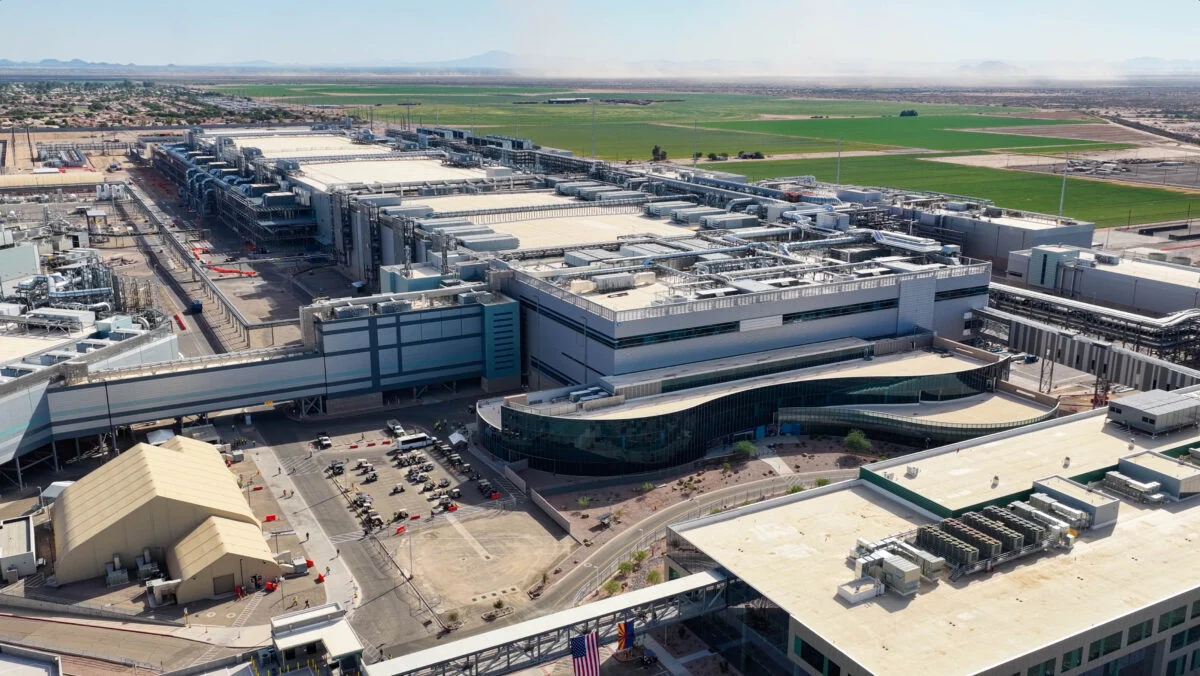

Intel 选择更早使用昂贵的 High-NA，希望以工艺领先吸引客户；TSMC 延后导入，试图让成熟设备继续降低单位晶体管成本。设备领先如果没有外部大客户和稳定利用率，仍可能成为高折旧负担。真正证据是量产良率、重复订单和非关联客户，而不是一片展示晶圆。

中国台湾风险与海外分散

TSMC 正在美国亚利桑那、日本和德国扩产。海外工厂能够增加韧性，却无法立刻复制中国台湾的供应商密度、研发团队、先进封装与工程学习。领先制程和研发仍将长期集中在岛内，海外产能也往往比中国台湾主厂晚一个阶段爬坡。

因此，中国台湾海峡的重大中断无法通过持有另一只半导体股票对冲。它会同时影响 GPU、CPU、手机芯片、网络芯片和先进封装。海外扩产降低概率和恢复时间，却难以在 2030 年前消除尾部风险。

中芯国际是中国 AI 的制造上限

中国无法获得 EUV，只能用 DUV 多重曝光制造 7nm 级芯片。技术上可以实现，代价是步骤更多、周期更长、良率更低、设备消耗更大。中芯国际的先进产能因此决定昇腾、寒武纪等国产加速器能交付多少。

政策补贴可以承受较差经济性，却不能让同样一条产线凭空多出合格芯片。判断中国是否突破，应看可验证的量产、良率、单位成本和国产设备覆盖，而不是只看制程命名或发布会性能。

代工经济学：利用率、良率、客户组合

晶圆厂在产生收入前多年投入资本，折旧又是固定成本。利用率从高位下降，会迅速侵蚀利润；良率提升则能把相同晶圆转化为更多可售芯片。客户越多，工艺学习越快，研发成本也能分摊到更大规模。

这解释了为什么 TSMC 的护城河不只是“有先进设备”。Nvidia、Apple、AMD 和 Broadcom 提供不同产品节奏，帮助产线持续满载。Intel 与 Samsung 若要成为真正替代，必须获得并留住大规模外部客户。

投资判断：战略必需品也有价格

TSMC 处在全产业最难替代的位置，同时承受无法完全补偿的地缘折价。Intel 是高波动的美国制造选择权，Samsung 是第二来源，中芯国际则更像政策与国产替代资产。GlobalFoundries 提供本土成熟制程敞口，但不直接分享前沿 AI 芯片的最高价值。

应持续跟踪：

• TSMC N2/A16 的良率、定价和海外项目回报；
• Intel 是否获得非关联的先进制程大客户；
• Samsung 的良率与已获订单是否稳定转量产；
• 中芯国际先进节点的产量、良率和设备国产化；
• 先进封装是否继续比晶圆产能更稀缺。

本章最大的风险不是某家公司丢失几个百分点份额，而是中国台湾生产或物流受到实质中断。第二个结构性变化则是节点缩小越来越昂贵，价值继续向 HBM、先进封装和系统集成迁移。
